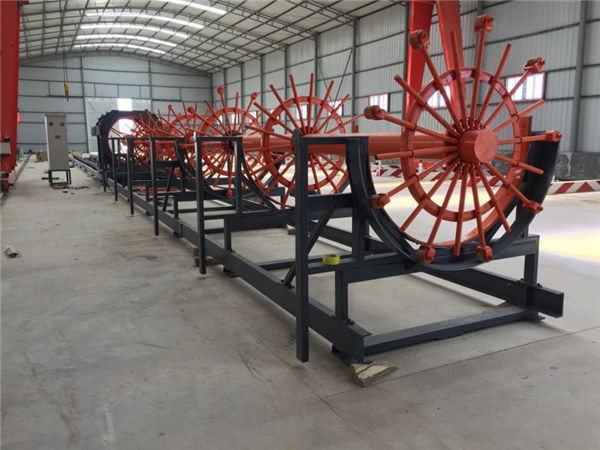

ਪਿੰਜਰੇ ਸੀਮ ਵੈਲਡਰ ਨੂੰ ਮਜ਼ਬੂਤ ​​ਬਣਾਉਣਾ

ਇਹ ਪਾਈਲਮਾਸਟਰ (ਪਿੰਜਰੇ ਵੈਲਡਿੰਗ ਮਹਨੀ) ਉੱਚ ਸਟੀਕਸ਼ਨ ਦੇ ਨਾਲ, ਪੀਐੱਲਸੀ ਦੇ ਰਾਹੀਂ ਰਕਤਪੁਰਾ ਫਾਸਲਾ ਬਣਾਉਂਦਾ ਹੈ.

ਦੀ ਦਾਵੇਸ਼ਨ ਪਿੰਜਰੇ ਵੈਲਡਿੰਗ ਮਸ਼ੀਨ

---

ਉਸਾਰੀ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਦੇ ਅਨੁਸਾਰ, ਲੰਬਿਤ ਪੱਟੀ ਮਨੁੱਖੀ ਦੁਆਰਾ ਨਿਸ਼ਚਿਤ ਪਿਕਟਿੰਗ ਡਿਸਕ ਤੇ ਮੋਰੀ ਰਾਹੀਂ ਫੀਡ ਦੁਆਰਾ ਫੀਡ ਕੀਤੀ ਜਾਂਦੀ ਹੈ ਅਤੇ ਰੈਕਟਿਪੀਕਲ ਦੇ ਸਿਲੰਡਿਪਾਂ ਦੇ ਇੱਕ ਸਿਰ ਨੂੰ ਕੱਟਕੇ ਲੰਬਿਤ ਕਰ ਦਿੰਦੀ ਹੈ, ਅਤੇ ਘੁੰਮਾਉਣ ਵਾਲੀ ਡਿਸਕ ਹਵਾ ਅਤੇ ਸਥਾਈ ਦੂਰੀ ਤੇ ਵਾਪਸ ਚਲਦੀ ਹੈ ਅਤੇ ਇਸ ਨੂੰ ਘੁੰਮਦੀ ਹੈ. ਲੰਬਿਤ ਪੱਧਰਾਂ ਲਈ ਸਪਰਲ ਪੱਟੀ, ਇਸ ਤਰ੍ਹਾਂ ਦਾ ਨਿਰਮਾਣ ਕਰਨ ਲਈ ਢੇਰ ਪਿੰਜਰੇ (ਵ੍ਹੀਲਡ ਪਿੰਜਰੇ, ਨਿਰਮਾਣ ਪਿੰਜਰੇ)

ਵੇਲਡ ਪਿੰਜਰੇ ਦੀ ਸ਼ੁੱਧਤਾ: ਮਜਬੂਤੀ ਦੇ ਪਿੰਜਰੇ ਨੂੰ ਰੈਕਟਬੈਕ ਦੀ ਸਪੇਸਿੰਗ ਦੀ ਉੱਚ ਸਫਾਈ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ, ਇਸ ਪਾਈਲੱਮਾਸਟਰ (ਪਿੰਜਰੇ ਵੈਲਡਿੰਗ ਮਸ਼ੀਨ) ਪੀ ਐੱਲ ਸੀ ਦੁਆਰਾ ਰੈਕੈਪ ਸਪੇਸ ਸੈੱਟ ਕਰਦਾ ਹੈ, ਇਸ ਲਈ ਹਾਈ ਰੀਸੀਸਿਨ ਦਾ ਵਾਅਦਾ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ, ਅਸਲ ਵਿੱਚ ਰੈਕੈਪ ਦੂਰੀ ਘੁੰਮਾਉਣ ਵਾਲੀ ਗਤੀ ਨਾਲ ਪ੍ਰਭਾਵਤ ਹੈ ਅਤੇ ਚਲਦੀ ਹੈ. ਸਪੀਡ, ਇਸ ਲਈ ਪੀ.ਐਲ.ਏ. ਦੇ ਕੰਟਰੋਲ ਵਿਚ, ਇਸ ਬਾਰੇ ਚਿੰਤਾ ਕਰਨ ਦੀ ਕੋਈ ਲੋੜ ਨਹੀਂ ਹੋਵੇਗੀ.

ਤਕਨੀਕੀ ਮਾਪਦੰਡ:

---

ਮਾਡਲ	RN-LH1250	RN-LH1500	RN-LH2000	RN-LH2500
ਪਾਇਲ ਪਿੰਜਰੇ ਦੀਆ.	200-1250mm	300-1500 ਮਿਲੀਮੀਟਰ	400-2000 ਮਿਲੀਮੀਟਰ	400-2500 ਮਿਲੀਮੀਟਰ
ਪਾਇਲ ਪਿੰਜਰੇ ਦਾ ਭਾਰ	3000 ਕਿਲੋਗ੍ਰਾਮ	4500 ਕਿੱਲੋ	6000 ਕਿਲੋਗ੍ਰਾਮ	8000 ਕਿਲੋਗ੍ਰਾਮ
ਲੰਬਿਤ ਪੱਧਰੀ ਦਿਹਾੜੀ	12-40mm	12-40mm	12-40mm	12-40mm
ਸਟੀਰਪ ਡਿਆ	5-16mm	5-16mm	5-16mm	5-16mm
ਸਟੀਰਅੱਪ ਪਿਚ	50-450 ਮਿਲੀਮੀਟਰ	50-450 ਮਿਲੀਮੀਟਰ	50-450 ਮਿਲੀਮੀਟਰ	50-450 ਮਿਲੀਮੀਟਰ
ਹਾਈਡ੍ਰੌਲਿਕ ਫੋਰਸ	10 ਮੈਗਾ	10 ਮੈਗਾ	10 ਮੈਗਾ	10 ਮੈਗਾ
ਪਾਵਰ (ਫੀਡਿੰਗ ਡਿਵਾਈਸਿਸ ਸਮੇਤ)	11 ਕਿ.ਵੀ.	13kw	23 ਕਿ.ਵੀ.	30 ਕਿ.ਵ.
ਕੁੱਲ ਮਿਲਾਕੇ (L * W * H)	25 * 1.8 * 2 ਮਿਲੀਮੀਟਰ	29 * 2 * 2.2 ਮਿਲੀਮੀਟਰ	30 * 2.5 * 2.8 ਮੀਟਰ	43 * 3 * 3.5 ਮੀਟਰ
ਕੁੱਲ ਵਜ਼ਨ	8 ਟੀ	12 ਟੀ	18 ਟੀ	23 ਟੀ

ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

---

ਉੱਚ ਪੈਦਾਵਾਰ ਦੀ ਦਰ:

ਆਮ ਤੌਰ ਤੇ ਇਨ੍ਹਾਂ 10 ਕਰਮਚਾਰੀਆਂ ਦੀ ਮਦਦ ਨਾਲ 10 ਕਰਮਚਾਰੀਆਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ, ਜਿਨ੍ਹਾਂ ਨੂੰ ਖਾਣੇ, ਵੈਲਡਿੰਗ ਅਤੇ ਅੰਦਰੂਨੀ ਸਥਾਪਤੀ ਵਿਚ ਮਦਦ ਲਈ ਦੋ ਕੰਮ ਕਰਨ ਦੀ ਸ਼ਿਫਟ ਵਿਚ ਵੰਡਿਆ ਜਾਂਦਾ ਹੈ, ਇਹ ਮਸ਼ੀਨ ਘੱਟੋ ਘੱਟ 20 ਮੁਕੰਮਲ ਪਿੰਜਰੇ ਇਕ ਦਿਨ ਪੈਦਾ ਕਰ ਸਕਦੀ ਹੈ.

ਸਥਿਰ ਪਿੰਜਰੇ ਦੀ ਗੁਣਵੱਤਾ:

ਮੈਨੁਅਲ ਪਿੰਜਰੇ ਦੇ ਨਿਰਮਾਣ ਨਾਲ, ਮਕੈਨਕੀਕਰਣ ਦਾ ਉਤਪਾਦਨ ਨਿਯਮਤ ਸਰ੍ਹੀ ਦੀ ਪਿੱਚ ਨਾਲ ਬਿਹਤਰ ਪਿੰਜਰੇ ਗੁਣਵੱਤਾ ਤੱਕ ਪਹੁੰਚ ਸਕਦਾ ਹੈ, ਇਸਕਰਕੇ ਮੁਕੰਮਲ ਪਿੰਜਰੇ ਦਾ ਇੱਕੋ ਹੀ ਵਿਆਸ ਅਤੇ ਸ਼ਕਲ ਸਾਂਝਾ ਹੋ ਜਾਂਦਾ ਹੈ, ਉਹਨਾਂ ਦੀ ਗੁਣਵੱਤਾ ਪੂਰਨਤਾ ਨਾਲ ਮਾਨਤਾ ਪ੍ਰਾਪਤ ਮਾਨਕਾਂ ਨਾਲ ਮੇਲ ਖਾਂਦੀ ਹੈ.

ਉਤਪਾਦਨ ਦੀ ਘੱਟ ਲਾਗਤ:

ਮੈਨੁਅਲ ਪਿੰਜਰੇ ਬਣਾਉਣ ਦੀ ਤੁਲਨਾ ਵਿੱਚ, ਤਾਰਾਂ ਨਾਲ ਲੰਮੀ ਛਾਂਟਿਆਂ ਅੰਦਰ ਅੰਦਰਲੀ ਰਿੰਗ ਨੂੰ ਠੀਕ ਕਰਨ ਲਈ ਮਸ਼ੀਨੀਕਰਨ ਦੇ ਉਤਪਾਦਨ ਦੀ ਕੋਈ ਲੋੜ ਨਹੀਂ ਹੈ, ਜੋ 1% ਸਮੱਗਰੀ ਦੀ ਲਾਗਤ ਨੂੰ ਬਚਾ ਸਕਦਾ ਹੈ.

ਛੋਟੇ ਹੋਸਟਿੰਗ ਸਮਾਂ:

ਟੈਮਪਲੇਟ ਦੀ ਸਹਾਇਤਾ ਨਾਲ, ਲੰਮੀ ਬੱਡਿਆਂ ਨੂੰ ਇਕੋ ਜਿਹੇ ਘੇਰੇ ਵਿੱਚ ਰੱਖਿਆ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਜੋ ਜੋੜ ਦੋ ਪਿੰਜਰੇ ਲਾਉਣਾ ਆਸਾਨ ਹੁੰਦਾ ਹੈ ਅਤੇ ਹੋਇਸਟਿੰਗ ਟਾਈਮ ਬਚਾ ਸਕਦਾ ਹੈ.

ਸਟਾਫ ਦੀ ਪਲੇਸਮੈਂਟ

ਆਮ ਤੌਰ ਤੇ ਹਰ ਤਬਦੀਲੀ ਲਈ 5 ਕਰਮਚਾਰੀ

ਖੁਆਉਣਾ: 2 ਵਰਕਰ

ਵੈਲਡਿੰਗ: 1 ਵਰਕਰ

ਅੰਦਰੂਨੀ ਰਿੰਗ ਸਥਾਪਨਾ: 2 ਵਰਕਰ

ਵਰਕਰਾਂ ਦੀ ਲੋੜੀਂਦੀ ਗਿਣਤੀ ਅਤੇ ਇਸਦਾ ਪਲੇਸਮੈਂਟ ਹਰ ਵੇਲੇ ਨਿਸ਼ਚਿਤ ਨਹੀਂ ਕੀਤਾ ਗਿਆ ਹੈ, ਕ੍ਰਿਪਾ ਕਰਕੇ ਪਿੰਜਰੇ ਦੇ ਆਕਾਰ ਮੁਤਾਬਕ ਬਦਲਾਵ ਕਰੋ

ਉਤਪਾਦਨ ਦਰ:

1000mm ਡਾਇਆ ਪਿੰਜਰੇ: ਦੋ ਕੰਮ ਕਰਨ ਦੀ ਤਬਦੀਲੀ, ਪ੍ਰਤੀ ਮਸ਼ੀਨ 200-260 ਮੀਟਰ ਪ੍ਰਤੀ ਦਿਨ;

1250mm ਡਾਇਆ ਪਿੰਜਰੇ: ਦੋ ਕੰਮ ਕਰਨ ਦੀ ਤਬਦੀਲੀ, ਪ੍ਰਤੀ ਮਸ਼ੀਨ ਪ੍ਰਤੀ ਦਿਨ 180-230 ਮੀਟਰ;

1500 ਮਿਲੀਅਨ ਡਾਇਆ ਪਿੰਜਰੇ: ਦੋ ਕੰਮ ਕਰਨ ਦੀ ਸ਼ਿਫਟ, ਪ੍ਰਤੀ ਮਸ਼ੀਨ 150-200 ਮੀਟਰ ਪ੍ਰਤੀ ਦਿਨ.

ਕੇਜ ਟੈਂਪਲੇਟ:

ਵੱਖਰੇ ਸਰਕਲ ਹੋਲ ਨੰਬਰ ਦੇ ਟੈਂਪਲੇਸਾਂ ਨੂੰ ਵੱਖ-ਵੱਖ ਵਿਆਸ ਦੇ ਪਿੰਜਰੇ ਦੇ ਉਤਪਾਦਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ. ਹਰ ਟੈਪਲੇਟ ਇੱਕ ਖਾਸ ਪਿੰਜਰੇ ਦੇ ਵਿਆਸ ਲਈ ਹੁੰਦਾ ਹੈ. ਪਿੰਜਰੇ ਦੇ ਉਤਪਾਦਨ ਦੇ ਅੱਗੇ ਅਨੁਸਾਰੀ ਟੈਪਲੇਟ ਇੰਸਟਾਲੇਸ਼ਨ ਕਰੋ ਜੀ. ਜੇ ਖਰੀਦਦਾਰ ਵੱਖਰੇ ਵਿਆਸ ਦਾ ਪਿੰਜਰਾ ਪੈਦਾ ਕਰਨਾ ਚਾਹੁੰਦਾ ਹੈ ਪਰ ਬਿਨਾਂ ਕਿਸੇ ਖਾਕੇ ਦੇ ਖਾਕੇ ਦੇ, ਕਿਰਪਾ ਕਰਕੇ ਸਾਨੂੰ ਦੱਸੋ, ਇੱਥੇ ਦੋ ਹੱਲ ਹਨ: 1. ਅਸੀਂ ਸਿੱਧੇ ਤੌਰ 'ਤੇ ਇਕ ਨਵਾਂ ਸਪਲਾਈ ਕਰਦੇ ਹਾਂ. 2. ਖਰੀਦਦਾਰ ਸਥਾਨਕ ਸਥਾਨ 'ਤੇ ਸਾਡੇ ਦਿੱਤੇ ਗਏ ਡਿਜ਼ਾਇਨ ਡਰਾਇੰਗ ਅਨੁਸਾਰ ਇਸ ਨੂੰ ਬਣਾ ਸਕਦੇ ਹਨ.

ਲੰਮੇ ਪਿੰਜਰੇ ਵਿੱਚ ਗੋਦ ਦਾ ਜੋੜ

ਪਿੰਜਰੇ ਗੋਦ ਦੇ ਜੋੜ ਲਈ ਦੋ ਹੱਲ ਹਨ.

ਸਟੀਲ ਬਾਰ ਲਾਪ ਸੰਯੁਕਤ: ਲੰਬੀਆਂ ਜੋੜੀਆਂ ਵਿੱਚ ਦੋ ਛੋਟੀ ਸਟੀਲ ਬਾਰ ਲਾਉਣਾ, ਫਿਰ ਲੰਬੇ ਪਿੰਜਰੇ ਬਣਾਉਣ ਲਈ ਉਹਨਾਂ ਉੱਤੇ ਟੈਂਪਲੇਟਾਂ ਅਤੇ ਵੇਲਡ ਸਪਿਰਲ ਬਾਰ ਤੇ ਲੰਬੇ ਬਾਰਾਂ ਨੂੰ ਠੀਕ ਕਰੋ.

ਪਿੰਜਰੇ ਦੀ ਗੋਦ ਸੰਯੁਕਤ: ਦੋ ਛੋਟੀ ਪਿੰਜਰੇ ਬਣਾਉ, ਜਿਸਦੀ ਲੰਬਾਈ ਇਸਦੇ ਲੰਬਵੇਦਾਰ ਬਾਰਾਂ ਵਰਗੀ ਹੈ. ਫਿਰ ਇੱਕ ਲੰਬੀ ਇੱਕ ਵਿੱਚ ਜੋੜ ਦੋ ਛੋਟਾ cages lap

ਅੰਦਰੂਨੀ ਰਿੰਗ ਇੰਸਟਾਲੇਸ਼ਨ

ਵੈਲਡਿੰਗ ਦੀ ਘਾਟ ਨੂੰ ਵਧਾਉਣ ਲਈ, ਅਸੀਂ ਪਿੰਜਰੇ ਦੇ ਰੂਪ ਵਿੱਚ ਰੰਗੀਨ ਹੋਣ ਤੋਂ ਬਾਅਦ ਅੰਦਰੂਨੀ ਰਿੰਗਾਂ ਦੀ ਸਥਾਪਨਾ ਕਰਨ ਦੀ ਸਿਫਾਰਸ਼ ਕਰਦੇ ਹਾਂ.

ਅਤੇ ਅਸੀਂ ਅੰਦਰੂਨੀ ਰਿੰਗ ਪੈਦਾ ਕਰਨ ਲਈ ਰੈਕਟਬ ਬੈਂਡਰ ਨੂੰ ਮਿਲਦੇ ਹਾਂ. ਆਸਾਨੀ ਨਾਲ ਇੰਸਟਾਲੇਸ਼ਨ ਲਈ ਇਹ ਇਕ ਪੂਰੀ ਸਰਕਲ (ਸੀ-ਆਕਾਰ) ਨਹੀਂ ਹੈ.

ਇੰਸਟਾਲੇਸ਼ਨ ਸਾਈਟ ਦੀਆਂ ਲੋੜਾਂ

1. ਮਸ਼ੀਨ ਨੂੰ ਸੀਮਿੰਟ ਦੇ ਮੈਦਾਨ ਤੇ ਵੀ ਲਗਾਇਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ.

2. ਇੰਸਟਾਲੇਸ਼ਨ ਸਾਇਟ ਦਾ ਆਕਾਰ: 12 ਮੀਟਰ + 2 ਐਮ ਮਸ਼ੀਨ: 30 ਮੀਟਰ ਲੰਬਾਈ ਅਤੇ 5 ਮੀਟਰ ਚੌੜਾਈ

18 ਮੀਟਰ + 2 ਐਮ ਮਸ਼ੀਨ: 50 ਮੀਟਰ ਲੰਬਾਈ ਅਤੇ 5 ਮੀਟਰ ਚੌੜਾਈ

3. ਸ਼ੌਕਤ ਨੂੰ ਮਸ਼ੀਨ ਦੀ ਸਥਾਪਨਾ ਤੋਂ ਬਾਅਦ ਸਥਾਪਿਤ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ, ਨਹੀਂ ਤਾਂ ਇਹ ਇਕ ਰੁਕਾਵਟ ਬਣ ਜਾਵੇਗਾ.

4. ਮਸ਼ੀਨ ਅਤੇ ਚਾਂਦੀ ਦੀ ਸਥਾਪਨਾ ਲਈ ਮੁਕੰਮਲ ਪਿੰਜਰੇ ਦੇ ਡਲਿਵਰੀ ਨੂੰ ਧਿਆਨ ਵਿਚ ਰੱਖਣਾ ਚਾਹੀਦਾ ਹੈ, ਜਿਸ ਨਾਲ 17 ਮੀਟਰ ਅਤਿ-ਲੰਬੇ ਟਰੱਕ ਆਸਾਨੀ ਨਾਲ ਪਹੁੰਚਦਾ ਹੈ.

5. ਸ਼ੌਕਤ ਦੇ ਖੰਭਿਆਂ ਦੀ ਪਲੇਟਬੈਕ ਧਿਆਨ ਨਾਲ ਧਿਆਨ ਦੇਣ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ, ਨਹੀਂ ਤਾਂ ਇਹ ਮੁਕੰਮਲ ਪਿੰਜਰੇ ਦੀ ਡਿਲਿਵਰੀ ਦੇ ਦੌਰਾਨ ਇੱਕ ਰੁਕਾਵਟ ਬਣ ਜਾਵੇਗਾ.

6. ਬਿਜਲੀ ਦੀ ਸਪਲਾਈ: 380V 50 ਕੇ

ਸਥਾਪਿਤ ਸਮਰੱਥਾ: 7KW (ਵੈਲਡਿੰਗ ਸਾਜ਼ੋ-ਸਮਾਨ ਸਮੇਤ)

ਵੋਲਟਜ ਉਤਰਾਅ-ਚੜਾਅ: 5% ਦੇ ਅੰਦਰ

ਕੈਬਿਨਟ ਨੂੰ ਨਿਯੰਤਰਣ ਦੇ ਨੇੜੇ ਪਾਵਰ ਬਾਕਸ ਰੱਖੋ.

7. ਮੁਕੰਮਲ ਪਿੰਜਰੇ ਦਾ ਸਟੋਰੇਜ ਏਰੀਆ ਜਿੰਨਾ ਹੋ ਸਕੇ ਵੱਡਾ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ, ਜੋ ਘੱਟ ਤੋਂ ਘੱਟ 3-ਦਿਨ ਦਾ ਉਤਪਾਦਨ ਕਰ ਸਕਦਾ ਹੈ. ਆਮ ਤੌਰ 'ਤੇ, 200 ਮੀਟਰ ਲੰਬੇ ਪਿੰਜਰੇ ਦਾ ਇਕ ਦਿਨ (2 ਕੰਮ ਦੀ ਸ਼ਿਫਟ) ਪੈਦਾ ਹੁੰਦਾ ਹੈ.

8. ਮਸ਼ੀਨ ਸਥਾਪਨਾ ਲਈ ਇੱਕ ਕਰੇਨ ਅਤੇ ਲੈਵਲ ਗੇਜ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ. ਘੱਟੋ ਘੱਟ ਇੱਕ ਖਰੀਦਦਾਰ ਦੇ ਵਰਕਰ ਨੂੰ ਮਸ਼ੀਨ ਸਥਾਪਿਤ ਕਰਨ ਅਤੇ ਇਸ ਮਸ਼ੀਨ ਨੂੰ ਚਲਾਉਣ ਅਤੇ ਬਣਾਈ ਰੱਖਣ ਲਈ ਬੁਨਿਆਦੀ ਜਾਣਕਾਰੀ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਚੱਲ ਰਹੇ ਟੈਸਟ ਵਿੱਚ ਹਿੱਸਾ ਲੈਣਾ ਚਾਹੀਦਾ ਹੈ.
